ZJ型渣漿泵的結構特征

1.ZJ型渣漿泵的結構特征（見圖1）

   （1）泵頭部分

ZJ型渣漿泵的泵頭部分包括泵殼、葉輪和軸封裝置。泵頭與托架用螺栓聯結。根據需要，泵的出水口位置可按45°間隔旋轉八個不同的角度安裝使用。

ZJ型渣漿泵的泵殼為雙層殼體結構。外層為金屬泵殼（前泵殼、后泵殼），其材料通常為HT200或QT500-7；內層殼體可用高鉻合金鑄鐵制做（包括渦殼、前護板、后護板），或用橡膠制作（包括前渦殼、后渦殼）。

葉輪由前蓋板、后蓋板、葉片、背葉片構成。葉片為扭曲葉片，通常有3-6枚。背葉片分布在前蓋板和后蓋板的外側，通常為8枚。葉輪的材質為高鉻合金鑄鐵，葉輪與軸為螺紋聯結。

軸封裝置有副葉輪＋填料組合密封、填料密封、機械密封三種型式，

副葉輪＋填料組合密封型式：由填料箱、副葉輪、水封環、填料、填料壓蓋、軸套組成。

對于串聯泵，除首級外，其余各級泵可不安裝副葉輪，用副葉輪間隔套代替。

機械密封型式由機封箱、間隔套、機械密封、壓蓋等組成，

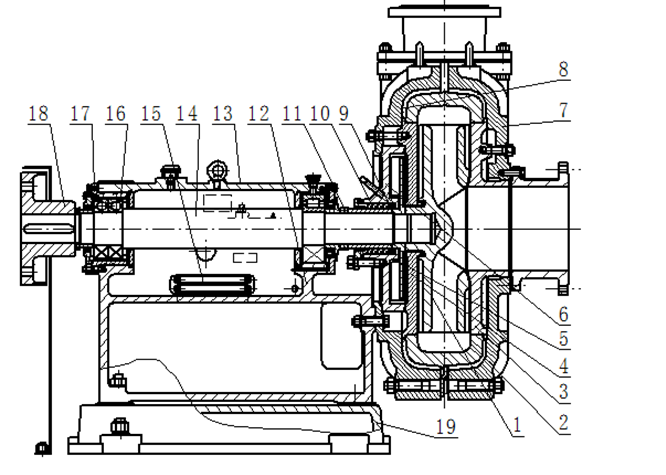

                                 ZJ型雙殼體渣漿泵結構圖

      1、葉輪  2、蝸殼  3、前護板  4、后護板  5、副葉輪  6、填料箱  7、前泵殼  8、后泵殼

      9、水封環  10、填料  11、拆卸環  12、托架體  13、托架蓋  14、泵軸  15、冷卻器

      16、軸承箱  17、調節螺釘  18、聯軸器  19、底座
